Възложител “ШЕЛ ГАЗ – БЪЛГАРИЯ”  АД Обект Газопълначен завод в с. Бенковски, Пловдивско Подобект Микропроцесорна система за визуализация и управление Проект За изпълнение на конвенционална и микропроцесорна част Главен изпълнител “Старт инженеринг” АД Видове дейности Проектиране (хардуер и софтуер),  монтаж и въвеждане в експлоатация Изпълнение Завършен през 1999 г.

Кратки сведения за проекта:
Проектът беше изпълнен от специалисти на “Старт инженеринг” АД – Клон София по идеен проект на Kvaerner Process (Provence) SNC  и специфични изисквания на възложителя.

Микропроцесорната система за управление се състои от програмируем логически контролер (PLC) SIMATIC S7-300 на SIEMENS и операторска станция (OS) на база персонален компютър (PC) Packard Bell. Връзката между тях е цифрова - сериен интерфейс по стандарта RS485 с преобразуване в РС чрез MPI карта.

 PLC се захранва с 24Vdc от резервиран изправител 40А, а PC - от 220V 50Hz. Захранването 220V 50Hz на изправителя и PC е от UPS на Merlin Gerin.

 Приложното програмно осигуряване (ППО) за контролера е реализирано с помощта на програмния език STEP 7 на SIEMENS, а ППО за операторската станция - с визуализационния софтуер WinCC на SIEMENS.

Конфигурация на системата

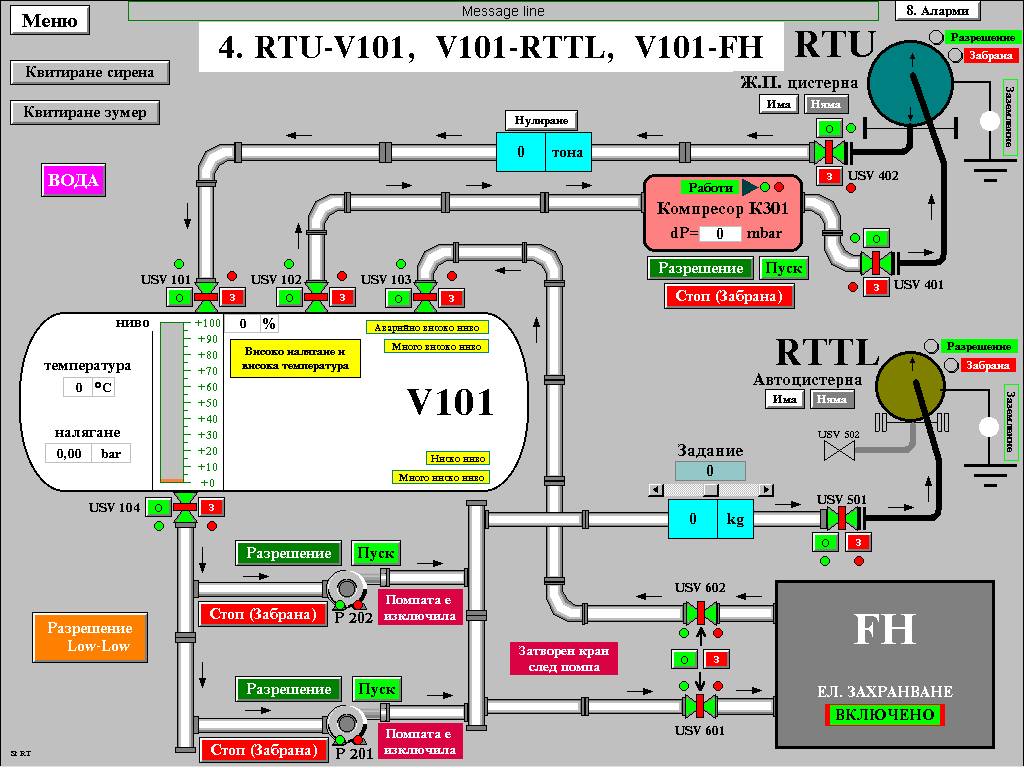

  Основен работен екран

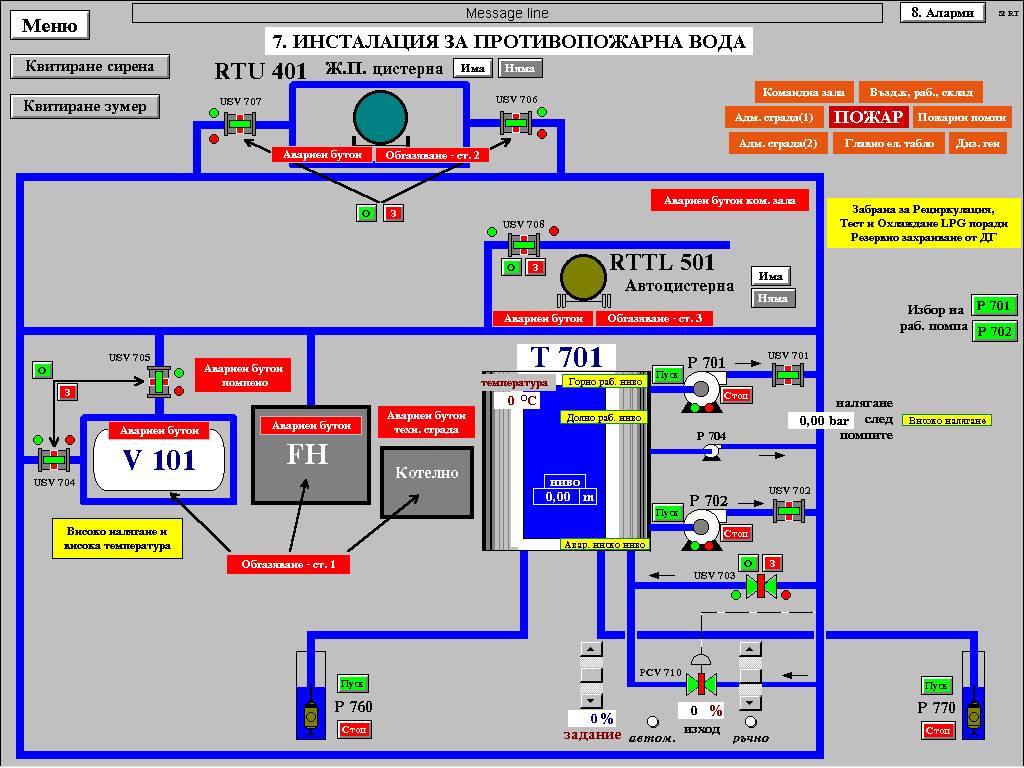

  Екран Противопожарна инсталация

Възложител “ШЕЛ ГАЗ – БЪЛГАРИЯ”  АД Обект Газоснабдителна станция в с. Бенковски, Пловдивско Подобект Микропроцесорна система за визуализация и управление Проект Допълване и преработка на конвенционална и микропроцесорна част във връзка с Разширение I етап Главен изпълнител “Старт инженеринг” АД Видове дейности Проектиране (хардуер и софтуер),  монтаж и въвеждане в експлоатация Изпълнение Завършен през 2001 г.

Кратки сведения за проекта:
Проектът беше изпълнен от специалисти на “Старт инженеринг” АД – Клон София по задание на МОНТАЖПРОЕКТ ООД.

Първоначално изграденият резервоар за 200 m³ пропан-бутан промени предназначението си – само за пропан. Бяха изградени два нови резервоара по 400 m³ за пропан-бутан и съответна тръбно-кранова инфраструктура (включваща възможност за смесване).

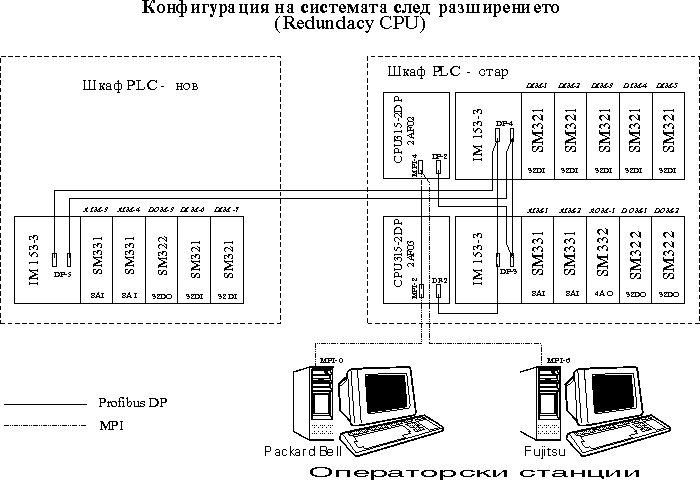

Промени се структурата на микропроцесорната система за управление. CPU вече е резервиран и работи в режим на топъл резерв с помощта на софтуер SW-Redundancy V1.1. Освен това по предложение на СТАРТ ИНЖЕНЕРИНГ бе резервиранa и Операторската станция (ШЕЛ ГАЗ закупи втори лиценз за WinCC Runtime) и това се оказа твърде уместно в определен критичен момент (повреда на първата Опер.ст.).





Промени се и целият операторски интерфейс, включително основната концепция:

   Основен  екран за наблюдение

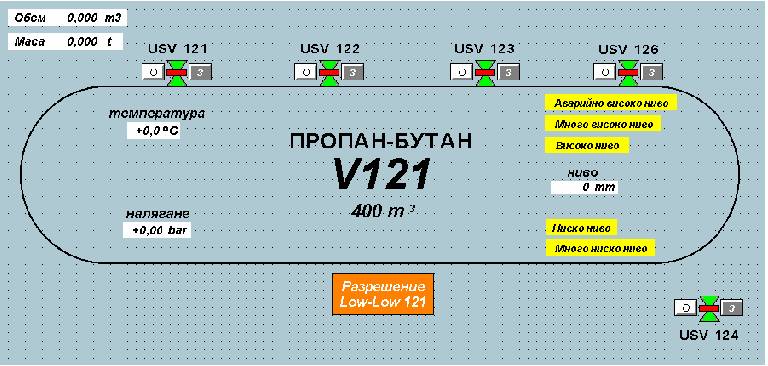

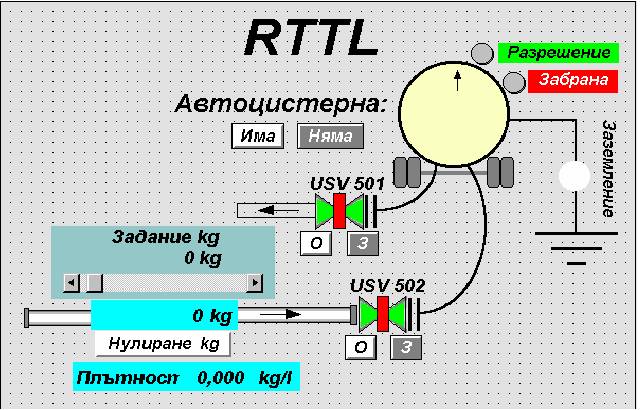

  Прозорец за управление

  Прозорец за управление

Възложител “ШЕЛ ГАЗ – БЪЛГАРИЯ”  АД Обект Газоснабдителна станция в с. Бенковски, Пловдивско Подобект Микропроцесорна система за визуализация и управление Проект Допълване и преработка на конвенционална и микропроцесорна част във връзка с Разширение I етап II фаза Главен изпълнител “Старт инженеринг” АД Видове дейности Проектиране (хардуер и софтуер),  монтаж и въвеждане в експлоатация Изпълнение Завършен през 2004 г.

Кратки сведения за проекта:
Проектът беше изпълнен от специалисти на “Старт инженеринг” АД – Клон София по задание на МОНТАЖПРОЕКТ ООД.

Монтирана е трета LPG помпа и трансмитер за налягане след нея. Монтирани са 5 нови трансмитера за разход: 1 след резервоара за пропан, 2 на Автоналивно (течна и газова фаза) и 2 на Ж.П. разтоварище (течна и газова фаза). На Ж.П. разтоварището е монтиран и трансмитер за налягане. Новите трансмитери комуникират със системата по PROFIBUS PA. Връзката към PROFIBUS DP става чрез два “шлюза” DP/ PA coupler. Целта на допълненията е да се осигури по-пълна и своевременна информация за материалните потоци в станцията, както и да се подобри управлението и безопасността на съоръженията.

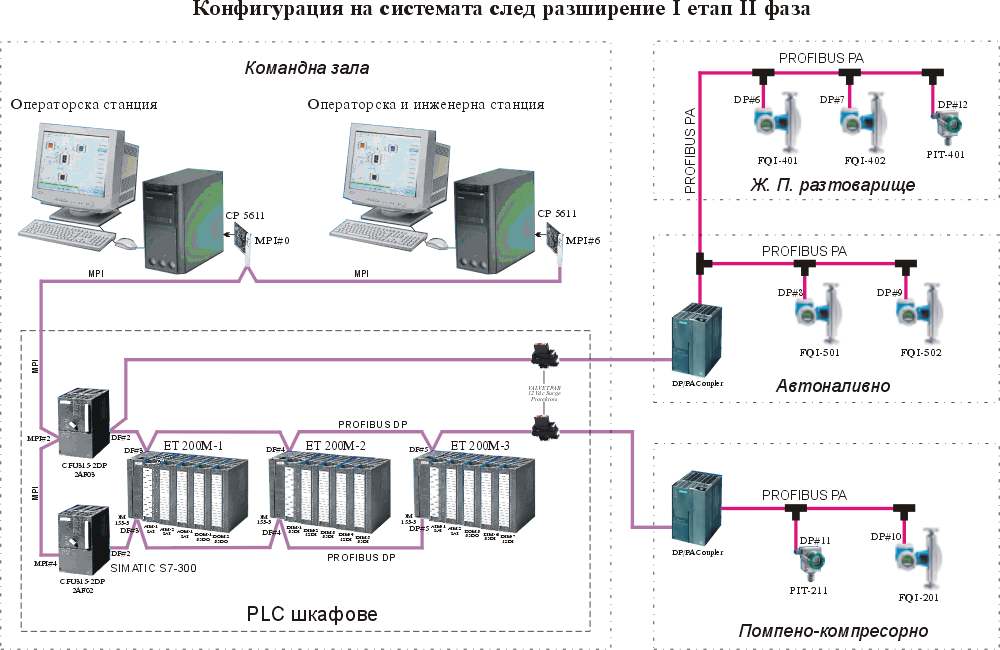

Êîíôèãóðàöèÿ íà ñèñòåìàòà ñëåä ðàçøèðåíèå I åòàï II ôàçà

Основният екран за наблюдение изглежда вече така :

Основен екран

Направени са промени в останалите екрани за наблюдение и разпечатка, както и в прозорците за управление. Добавен е нов сборен екран - за наблюдение на разходомерите:

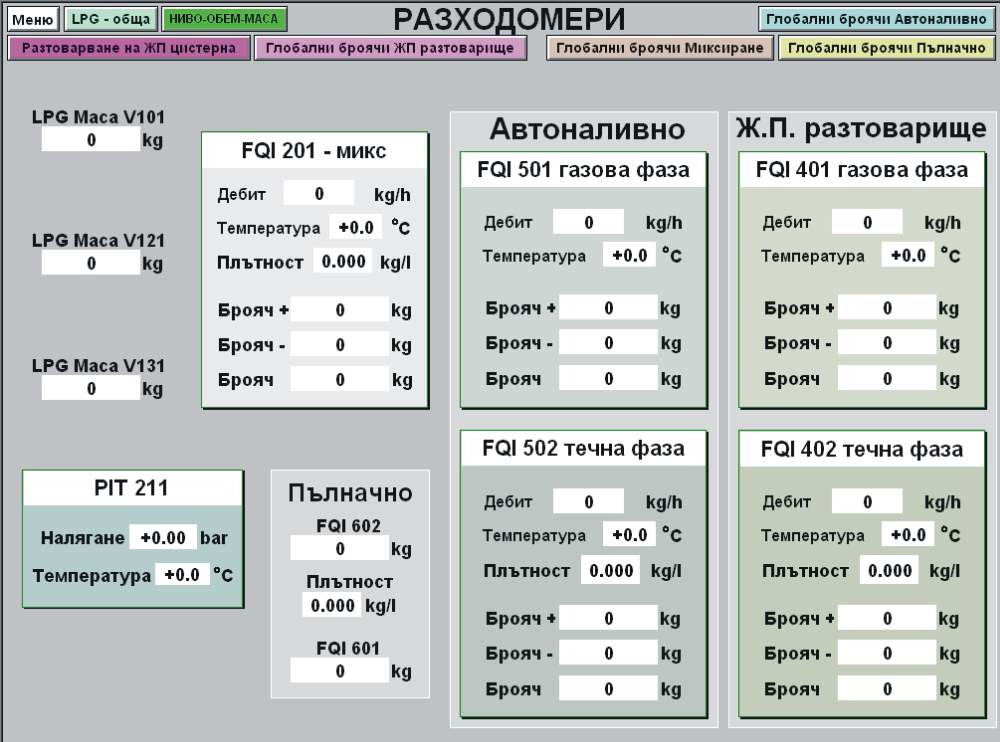

Разходомери

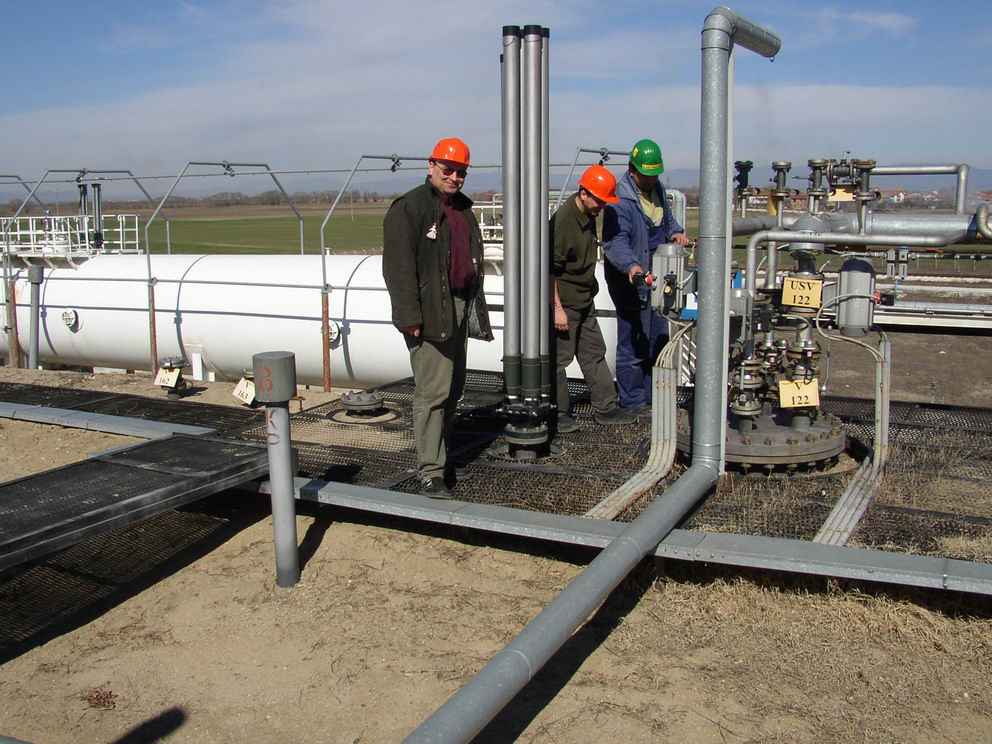

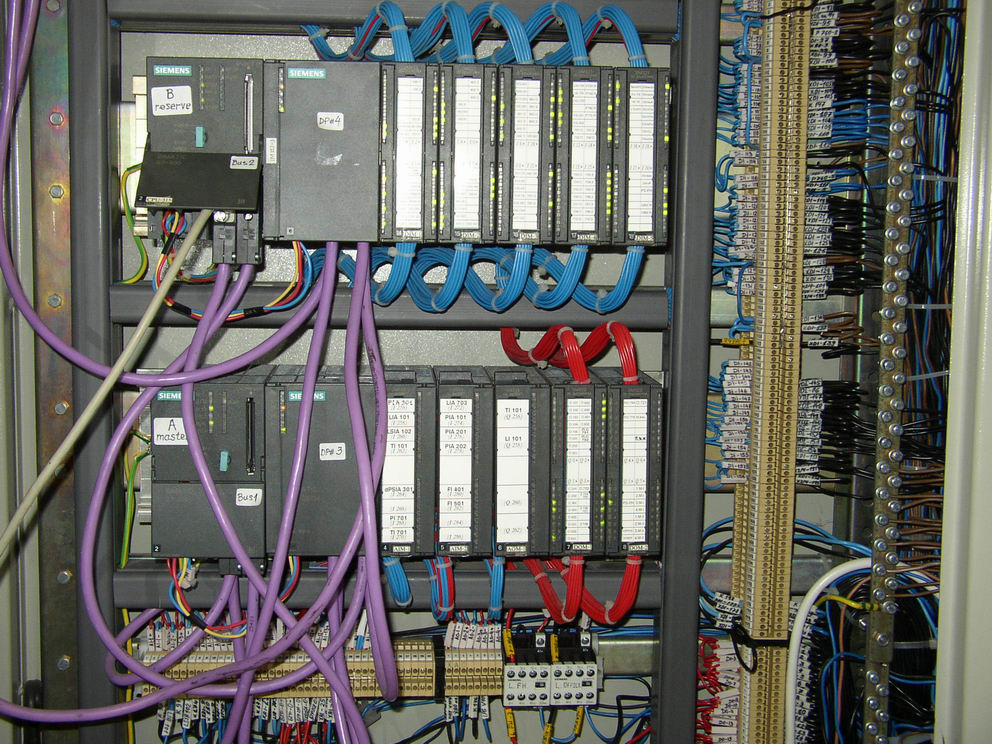

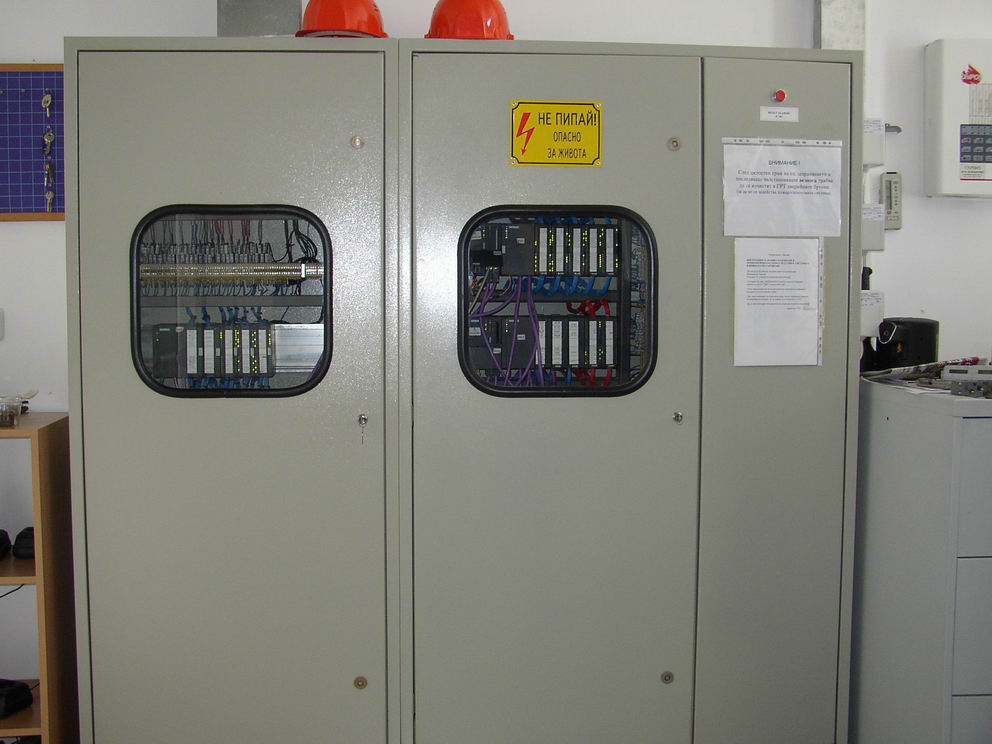

  PLC шкафове                                                 PLC шкаф отвътре                                             Техн. помощ
