Възложител ТЕЦ “Бобов дол” ЕАД Обект ТЕЦ “Бобов дол” Подобект Проект Групово регулиране на възбуждането на генераторите Главен изпълнител “Старт инженеринг” АД Подизпълнители “Honeywell – България” ЕООД, “Делектра” ЕООД Видове дейности Проектиране (хардуер и софтуер), доставка на апаратура, монтаж и въвеждане в експлоатация Изпълнение 2002

Кратки сведения за проекта:

Проектът беше изпълнен от специалисти на “Старт инженеринг” АД – Клон Автоматизация, и специалисти на подизпълнителите по проекта.

За разлика от аналогичната система, въведена в ТЕЦ ”Марица изток 2”, където за всеки генератор е предвиден по един контролер, упражняващ регулиращо въздействие върху съответния генератор, то в ТЕЦ ”Бобов дол” тези функции се изпълняват от системата Honeywell TPS, която е предназначена за управление на технологичните процеси на целия блок.
Иначе казано функциите на системата за групово регулиране на възбуждането на генераторите в TЕЦ ”Бобов дол” са интегрирани към вече изградената информационна и управляваща система TPS.

Предвидени са следните режими на работа:

- Автономна работа – режим, който нормално се използува, когато в централата работи един генератор. Разбира се автономната работа на няколко генератора едновременно е възможна (примерно всички работят в режим “минимално генерирана реактивна мощност”).

В автономен режим са възможни по избор следните критерии за работа :

• поддържане на постоянен cos ? зад

• поддържане на постоянно генерирана реактивна мощност Qзад

• поддържане на постоянно напрежение на шини ВН, на които е подсъединен съответния генератор

• поддържане на минимално възможна (до ограничение) произведена реактивна мощност

• поддържане на максимално възможна (до ограничение) произведена реактивна мощност.


- Групова работа – режим, при който в системата се обхващат всички работещи генератори.
Този режим има за задача да поддържа напрежението на шини 220kV в граници ?0,5 от заданието по дневния (нощен) график.
При това, всеки генератор участвува в процеса на регулиране пропорционално на неговите ресурси, определени от следните параметри:

• по P, Q диаграма

• по Ur

• по Uсн

• по ток на ротора

• по ток на статора


Иначе казано решението, кой от генераторите трябва да бъде регулиран при определено смущение, се определя това, кой разполага с най-голям относителен резерв, по отношение на един от изброените по-горе параметри.


Заданието и вида на работата при автономен режим се определя от ДИС (Дежурен Инженер на Смяна) и се въвежда от оперативния персонал заданието за групово регулиране се задава:
- от ДИС
- от ЦДУ (Централно Диспечерско Управление) – по теле канал

Централно диспечерско управление може следователно да:
- направи задание на напрежението на шини ВН, което трябва да се поддържа в ТЕЦ ”Бобов дол”
- провери дали системата ГУВ (Групово Управление на Възбуждането) работи по диспечерско задание (или по това на ДИС)
- установи кога е настъпило условие за ограничение на системата ГУВ
- отчете моментните стойности на напрежението на шинната система.

Приложният софтуер за ГУВ, реализиран в системата Honeywell TPS генерира протоколи, в които се записват всички отклонения от нормалната работа на системата и се ползуват за анализиране на работата на генераторите и адекватната намеса на оперативния персонал.


Виж повече информация за дейността на “СТАРТ ИНЖЕНЕРИНГ” АД в ТЕЦ “Бобов дол”:

• Въвеждане на информационно-управляващи микропроцесорни системи в ТЕЦ “Бобов дол”, Блок 3

• Съвместяване на системите за управление на блока и турбината на блокове 1 и 2 в ТЕЦ “Бобов дол”

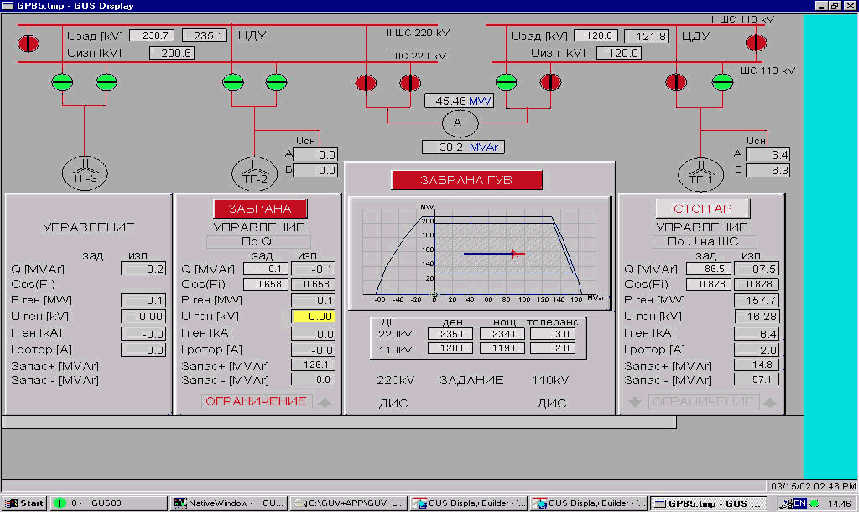

Интерфейсен екран на системата
