Възложител НЕК ЕАД ABB Германия Обект Сероочистваща инсталация на Блокове №7 и 8 на ТЕЦ “Марица Изток 2” Подобект Проект Проектиране и пусково-наладъчни работи по Системата за управление (SYMPHONY на ABB Hartman&Braun) на инсталацията. Главен изпълнител Старт инженеринг АД, Клон “Автоматизация” и АМЕЕС ООД Подизпълнители Видове дейности Изпълнение

Кратко описание на проекта
Специалисти на Старт инженеринг АД Клон “Автоматизация” и АМЕЕС ООД участваха в проектирането и пусково-наладъчните работи по Системата за управление (SYMPHONY на ABB Hartman&Braun) на инсталацията.

Системата може да бъде разделена условно на 4 нива:

1. Процесно ниво – съставено от 6 резервирани процесорни модула (CMC50), резервирана мрежа помежду им Cnet(C), входно-изходни модули от типове (CBC, CBI, CBO, CAI, CAO) за обработка на аналогови и дискретни сигнали разположени в 7 процесни шкафа.

2. Инженерно ниво – съставено от инженерна станция (сървър) и 3 три инжинерни станции (клиенти) реализирани на база компютри DELL (PentiumIII) и софтуер COMPOSER. Инженерното ниво служи за конфигуриране и програмиране на процесното ниво.

3. Операторско ниво - съставено от:

• 7 операторски станции реализирани на база компютри DELL (PentiumIII) и софтуер MAESTRO NT, служещо за наблюдение и управление на процеса. Връзката между мрежата на операторското ниво Cnet(O) и мрежата на процесното ниво Cnet(C) се осъществява с помощта на GateWay модул (CCO30);

• Config Server – служещ за конфигуриране на операторското ниво.


4. Административно ниво – Optimax Server към които могат да бъдат свързани клиенти подържащи OPC технология. Това ниво служи за архивиране и обработка на данни както и за връзка с корпоративни мрежи.

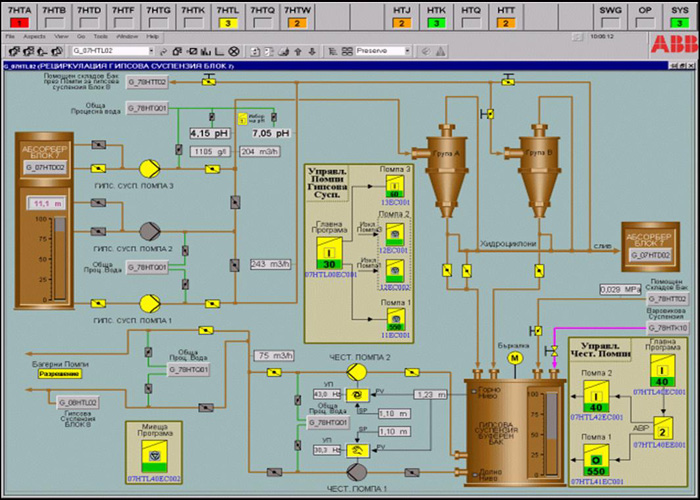

Примерен интерфейсен екран на системата

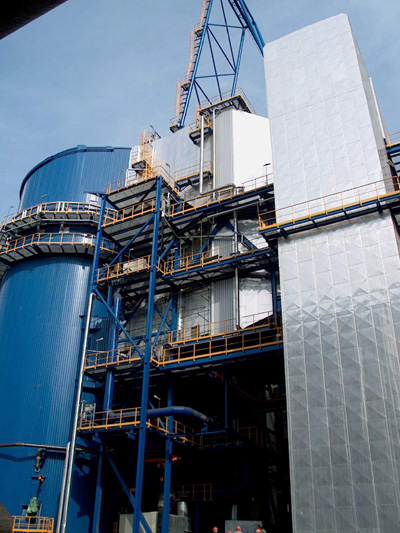

Външен вид на инсталацията
