Кратки сведения за проекта:
Проектът беше изпълнен от специалисти на “Старт инженеринг” АД – Клон Автоматизация, със съдействието на специалисти от АМЕЕС ЕООД.

Типово описание на една система за регулиране турбината, тъй като проектите са аналогични.
Системата за управление е изградена на базата на специализиран контролер на Siemens за управление на турбини – Simadyn D. Контролерът е проектиран и изпълнен да решава задачи за управление на високо динамични обекти, изискващи висока точност на регулиране. Същият е свободно конфигурируем с богат набор процесорни, входно-изходни и комуникационни модули.

Системата за управление е изградена от два напълно еднакви контролера (резервирана), като по програмен и хардуерен път е осигурено превключване между тях при дефектиране на активния канал. Чрез комуникационните платки в двата контролера се осигурява наблюдение и управление на процеса чрез операторската станция WIN CC или TELEPERM XP.

Обхват на системата:
16 аналогови входа
8 аналогови изхода
32 дискретни входа
16 релейни дискретни изхода

Функции на системата:
Управляващи функции:
- контролирано развъртане до 3000 об./мин. съгласно пусковите криви;
- дистанционно и локално управление на развъртането;
- синхронизация с мрежата;
- натоварване и разтоварване на турбината с отчитане на термичните напрежения;
- регулиране на началното налягане;
- регулиране на минималното и максималното налягане пред турбината;
- първична честотна корекция;
- регулиране на скоростта по време на хвърляне на товар и работа на централата на “остров”;
- регулиране на положението на регулиращите вентили;
- регулиране на двигателя за отваряне и затваряне на спирателните вентили.

Оптимизационни функции:
- Оптимизиране на пусковите процеси.

Изчислителни функции:
- Контрол на темпа на развъртане и натоварване;
- Изчисляване на термичните напрежения при натоварване.

Защитни функции:
- свръхобороти;
- от недопустимо ускорение на скоростта на въртене на турбината;
- от неизпълнена команда за старт;
- два недостоверни сигнала за обороти на турбината;
- грешка в двата контролера – резултат от самодиагностиката на системата.

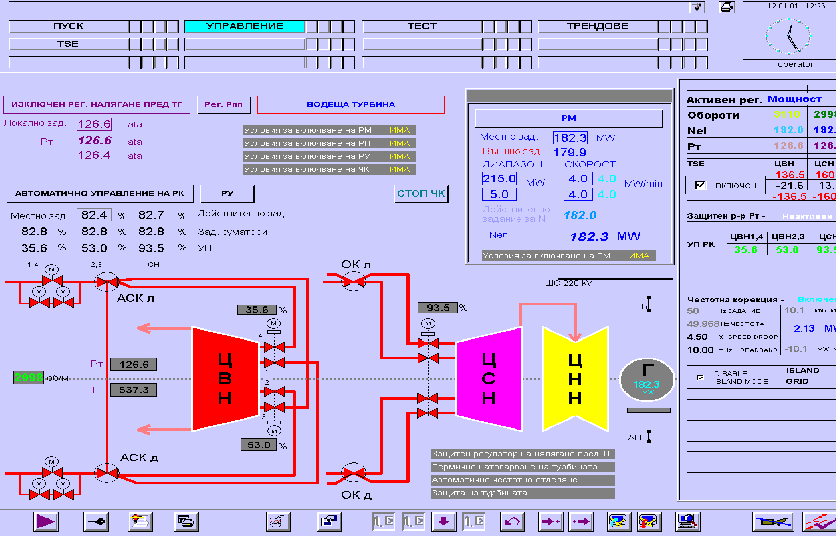

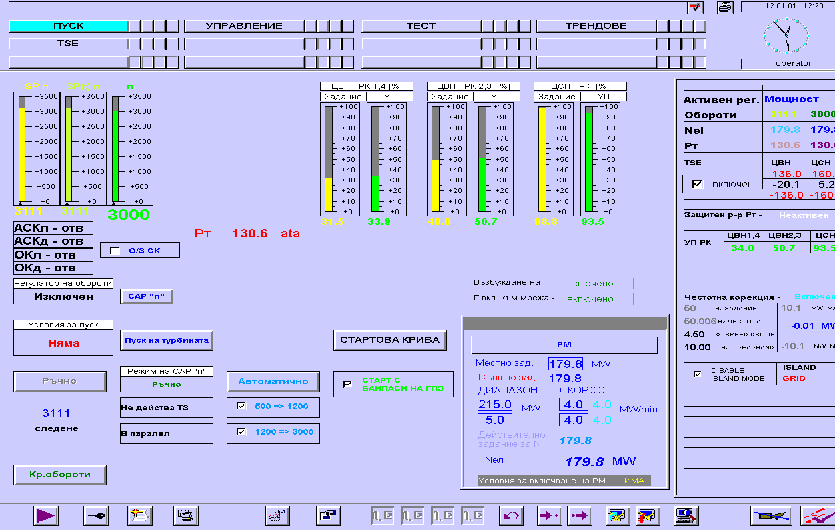

Примерни интерфейсни екрани на системата:
- Пример 1
- Пример 2
- Пример 3
