Възложител НЕК - АД Обект ТЕЦ “Марица изток 2” Подобект Проект Групово регулиране на възбуждането на генераторите Главен изпълнител “Старт инженеринг” АД Подизпълнители “АМЕЕС” ООД Видове дейности Проектиране (хардуер и софтуер), доставка на апаратура, монтаж и въвеждане в експлоатация Изпълнение Завършени четири от общо осем генератора.

Кратки сведения за проекта :
Системата е изградена на две нива:

• ниво на технологичния контрол - състои се от PLC Telemechanique TSX 3722 Micro – по един на всеки генератор и един в ОРУ

• ниво на оператора и системния инженер - състои се от операторски станции, които са разположени по една на всяко БЩУ и една главна операторска станция.


Контролерите и операторските станции комуникират по полева промишлена магистрала FIPWAY, като между операторските станции е реализирана комуникация по TCP/IP мрежата на централата.

Предвидени са следните режими на работа:

• Автономна работа – режим, който нормално се използува, когато на съответната шинна система работи един генератор. В автономен режим са възможни по избор следните критерии за работа :
  - поддържане на постоянен cos j зад
  - поддържане на постоянно генерирана реактивна мощност Qзад
  - поддържане на постоянно напрежение на шини ВН, на които е подсъединен съответния генератор
  - поддържане на минимално възможна (до ограничение) произведена реактивна мощност
  - поддържане на максимално възможна (до ограничение) произведена реактивна мощност.


• Групова работа – режим, при който в съответната шинна системата работят поне два генератора.
  Този режим има за задача да поддържа напрежението на шини 400 kV (220kV, 110 kV) в граници ±0,5 от заданието по дневния (нощен) график. Всеки генератор участвва в процеса на регулиране пропорционално на неговите ресурси, определени от следните параметри:
  - по P, Q диаграма
  - по Ur
  - по Uсн
  - по ток на ротора
  - по ток на статора
  По този начин се осигурява изборът на генератора, който трябва да бъде регулиран при определено смущение, да е по разполагаемия относителен резерв, по отношение на един от изброените по-горе параметри.


Заданието и видът на работата при автономен режим се определят от ДИС (Дежурен Инженер на Смяна) и се въвежда от оперативния персонал заданието за групово регулиране се задава:
- от ДИС
- от ЦДУ (Централно Диспечерско Управление) – по теле канал

Централно диспечерско управление може следователно да:

• направи задание на напрежението на шини ВН, което трябва да се поддържа в ТЕЦ ”Марица изток 2”;

• провери дали системата ГУВ (Групово Управление на Възбуждането) работи по диспечерско задание (или по това на ДИС);

• установи кога е настъпило условие за ограничение на системата ГУВ;

• отчете моментните стойности на напрежението на шинната система.


Приложният софтуер за ГУВ, реализиран в системата генерира database-файлове, в които на всеки 10 секунди се регистрират стойностите на следените дискретни и аналогови величини, които се визуализират и на трендове. Освен това, всички отклонения от нормалната работа на системата, както и настъпилите съществени събития и извършените операторски действия, се извеждат в мнемосхеми със съобщения и съхраняват в текстови файлове за по-нататъшно анализиране на работата на генераторите и адекватната намеса на оперативния персонал.

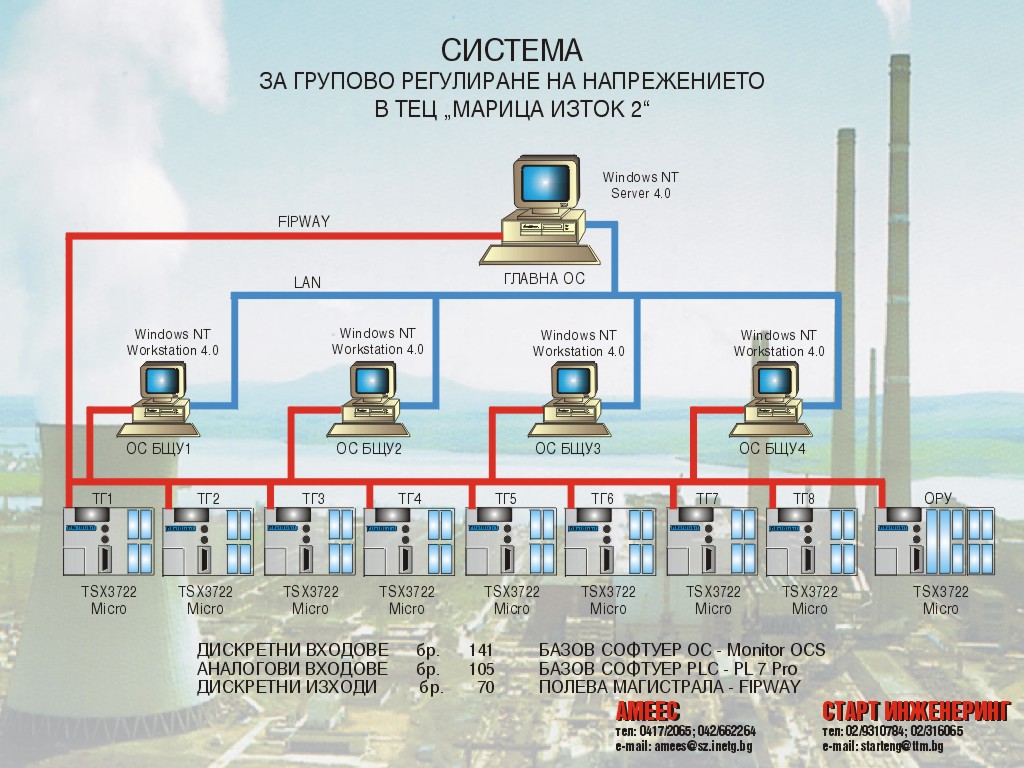

Блок схема на внедрената система

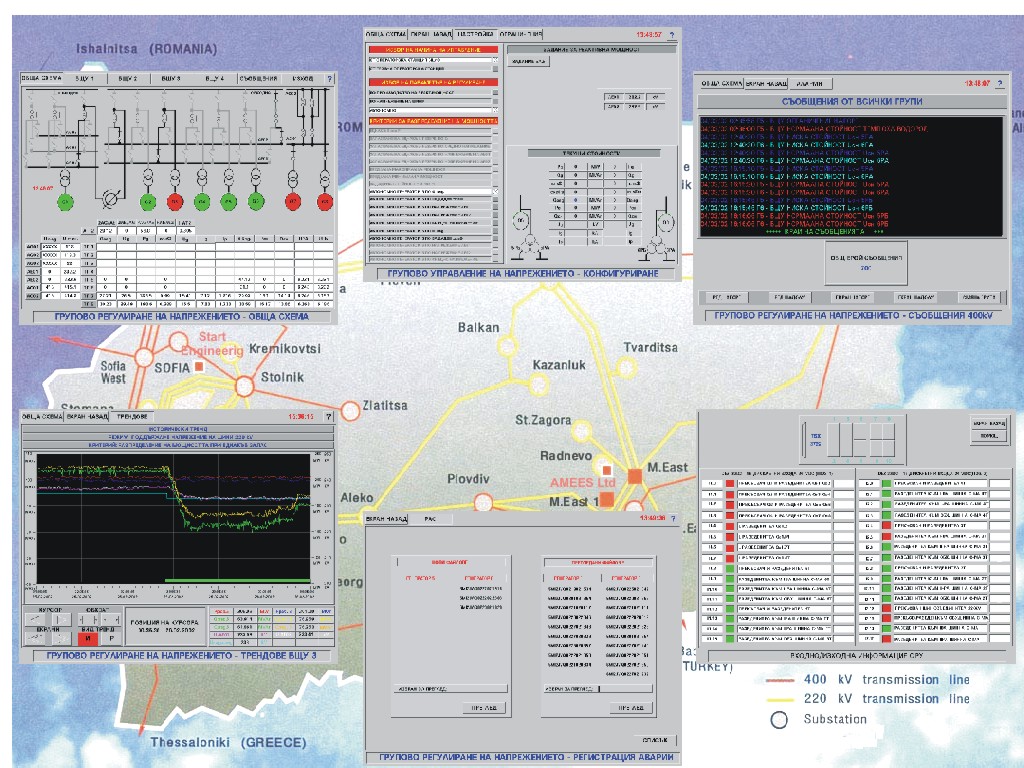

Примерни интерфейсни екрани на внедрената система
