Възложител “Софийска вода” АД, VA TECH WABAG Deutschland GmbH & Co. KG Обект Пречиствателна Станция за Отпадъчни Води (ПСОВ) – Кубратово, София Подобект Проект “Рехабилитация и модернизация на ПСОВ Кубратово, София” – Част “Електро” Главен изпълнител VA TECH WABAG Deutschland GmbH & Co. KG Подизпълнители “Старт инженеринг” АД, АМЕЕС ООД Видове дейности Цялостна доставка на апаратура, проектиране, монтаж и пусково-наладъчни работи по част “Електро” на проекта Изпълнение Текущ

Кратки сведения за проекта:
Проектът e изпълнен от специалисти на Старт инженеринг АД – Клонове “Автоматизация”, “София”, “Металургия” и “Ел. табла”, със съдействието на специалисти от АМЕЕС ООД.

Основание за проектиране
Проектът е разработен на основание сключен договор EU-PHARE LSIF Part 5 Project BG9906.01 CONTRACT for the Rehabilitation and Upgrading of the Sofia, District Kubratovo, Waste Water Treatment Plant – Water Line.

Проектът включва:
- Кабелни трасета;
- Електро инсталации 6kV – за новите трансформатори Tx3, Tx4, Tx5 и Tx6;
- Електро инсталации 0,4kV;
- Разпределителни табла 0,4kV;
- Контролно-Измервателни Прибори и Автоматизация;
- Осветителни инсталации за новите помещения;
- Заземителни инсталации за новите съоръжения.

Технически решения
Електро захранването на новите трансформаторни постове се осъществява от КРУ 6kV на съществуващата подстанция 110/6kV на ПСОВ “Кубратово” - София. Трансформатори Tx3 и Tx4 с мощност по 1600kVA всеки се разполагат в сграда “Въздуходувки” (27). Тези два трансформатора захранват табло ниско напрежение SB2. Трансформатори Tx5 и Tx6, с мощност по 1250kVA всеки, са в сграда “Помпена станция за рециркулация на утайка” (37.1) в отделни помещения, предвидени за специално за тях. Тези два трансформатора захранват табло ниско напрежение MCC6.
Ел. захранването на новите машини и съоръжения се осъществява от ел. табла МСС (Motor Control Center). Таблата са форма 4, IP 54. Във връзка с повишаване безопасността на хората се използват и дефектно токови защити.

Контролно-измервателни прибори и автоматизация (КИП и А)
Оборудването и функциите по проекта за рехабилитация и реконструкция на Пречиствателната станция за отпадъчни води – София, касаещи частта КИП и А, могат да се разделят на две основни части:

• Измервания.
  Измервателната апаратура осигурява наблюдението, сигнализацията и автоматичното управление на всички необходими за технологията параметри и устройства в станцията:
  - Нива на флуиди;
  - Разходи на флуиди и газове;
  - Качествени показатели на пречистваната вода;
  - Състояние на всички електрозадвижвани устройства.

  Измервателната апаратура (датчици, преобразуватели, вторични прибори) отговаря на съвременните изисквания, както и на изискванията на българските и международните стандарти за точност и надеждност, със съответните защити от смущения и влияние на околната среда. Захранването на преобразувателите ще бъде 220 V AC, резервирано с батерии и инвертори. Особено внимание е обърнато на измерванията на параметрите на пречиствана вода на входа и на изхода на пречиствателната станция, които се явяват основни показатели за оценка на ефективността на работа на пречиствателните съоръжения.


• Система за управление.
  Внедрената система за управление и наблюдение осигурява възможност за напълно автоматично управление на всички технологични възли в пречиствателната станция. Нормалната работа на съоръженията е възможна и в ръчен режим – без участие на системата за управление.
  Двете Операторски станции (резервирани) в Диспечерския пункт осигуряват цялостно наблюдение на технологичния процес в пречиствателната станция, алармена сигнализация, история на параметрите и т.н. Захранването на Операторските станции е 220 V AC, резервирано с UPS. Освен това, за нуждите на SCADA системата, в Диспечерския пункт са инсталирани в стоящ шкаф два контролера (резервирани), които ще изпълняват функциите на т. нар. Концентратори на данни. Захранването на тези контролери е 24 V DC, резервирано с батерии.

  Управлението и наблюдението на отделните технологични възли се осъществява посредством програмируеми логически контролери и операторски панели, инсталирани по място и обхващащи технологичните подсистеми както следва:
  - MCC2 PLC – измервания на входа, пясъко-задържатели, въздуходувна, първични утаители;
  - MCC3 PLC – помпена станция първична утайка;
  - MCC4 PLC – въздуходувки за биобасейни;
  - MCC5 PLC – биобасейни;
  - MCC6 PLC – вторично утаяване, помпени станции за вторична утайка;
  - MCC9 & MCC8 PLC - измервания на изхода, помпена станция битови и технически води.


Принципи на управление и наблюдение на процесите и съоръженията

Управлението и наблюдението на процесите и съоръженията се осъществява на три нива:

• локално за всяко съоръжение;
  Локалното ниво включва управлението на съответното съоръжение или групи съоръжения от съответни местни панели, с цел да се осигури независимата им работа и да се улесни оперирането с тях при ремонтни или профилактични процедури.


• на ниво технологичен възел;
  На това ниво се извършва нормалното опериране с устройствата от съответния технологичен възел (подсистема). Има възможност както за ръчно, така и за автоматично управление в съответствие с изискванията на технологията.  Организирана е необходимата алармена сигнализация, касаеща съоръженията на подсистемата.


• на ниво диспечерски пункт
  На това ниво е възможно да се наблюдават процесите в цялата пречиствателна станция, както и да се управляват някои от основните съоръжения. Осигурени са всички необходими информационни функции, подпомагащи управлението и анализирането на технологичните процеси, идентифицирането на алармени и аварийни събития и т.н.

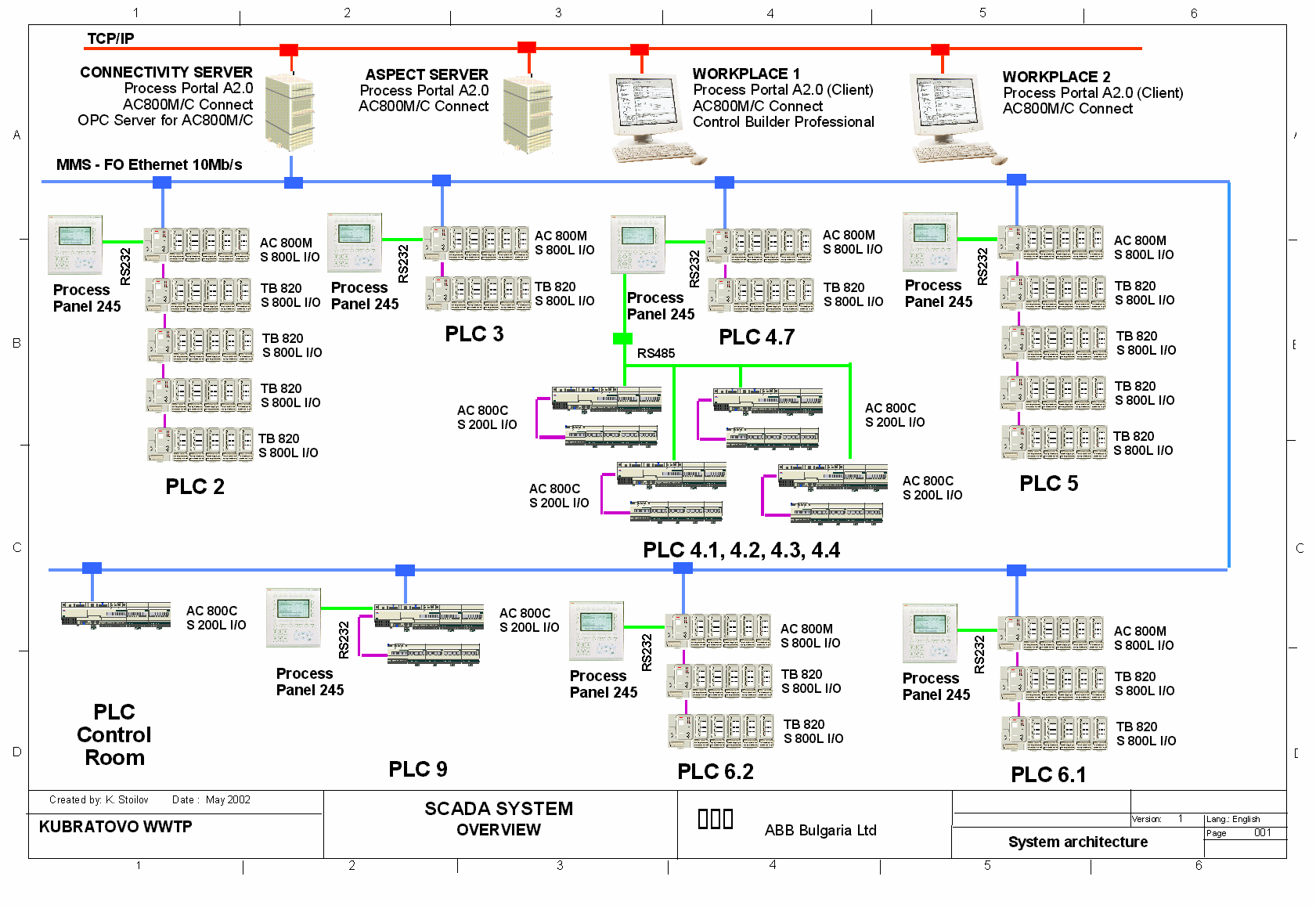

Виж схемата на обекта
